Die Deckenstrahlplatte Zehnder ZFP bietet innovative Lösungen für effizientes Heizen und Kühlen in Hallen und Großräumen. Maximale Planungsfreiheit für maßgeschneiderte Projekte und ein angenehmes Raumklima – energieeffizient und nachhaltig.
Ideal für Architekten, Planer und Bauherren, die auf Flexibilität und Effizienz setzen.

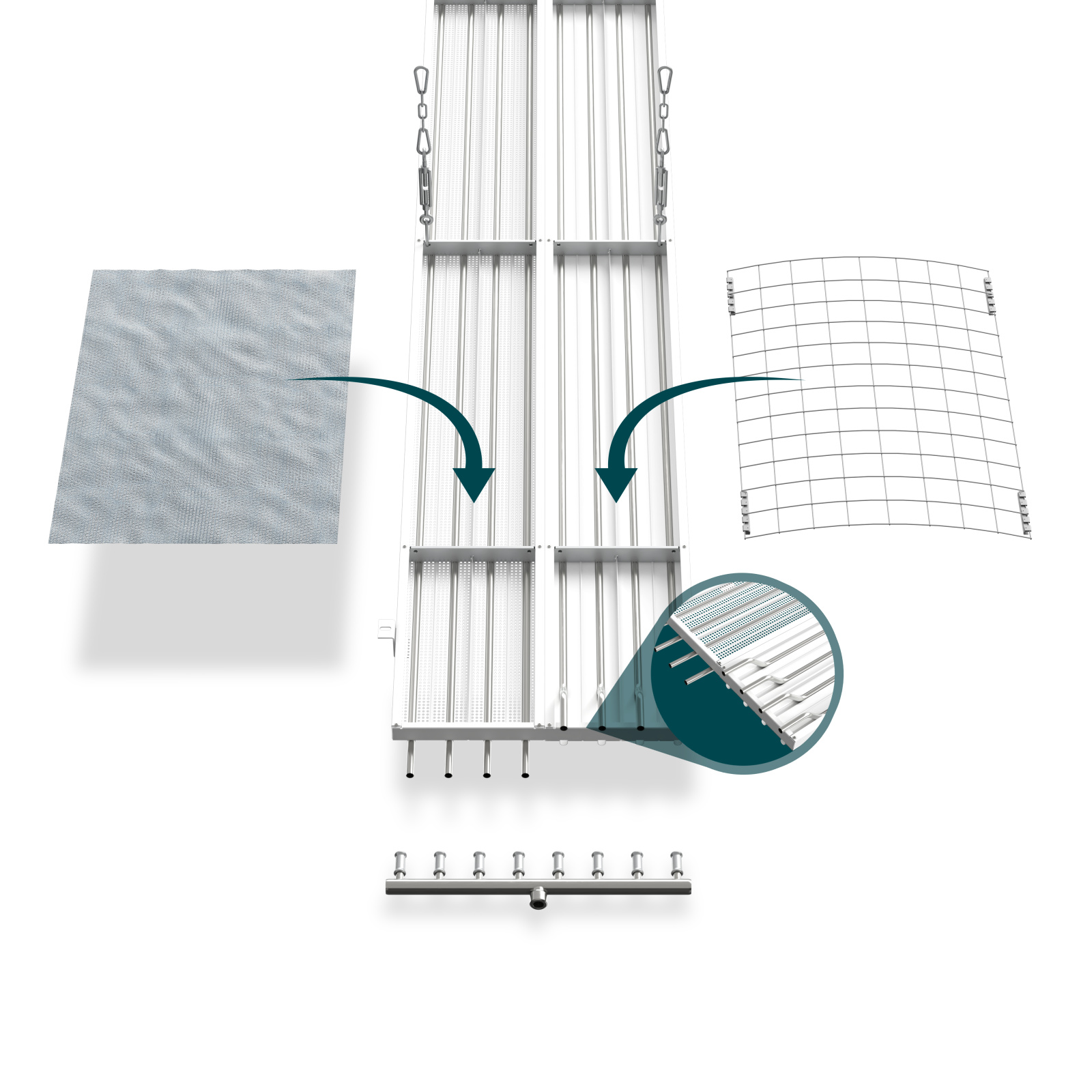

Maximale Gestaltungsfreiheit:

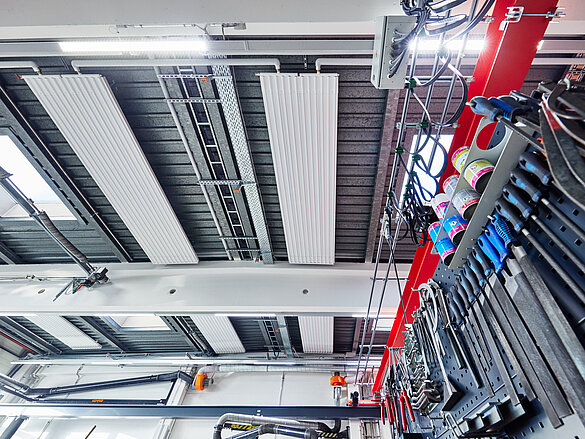

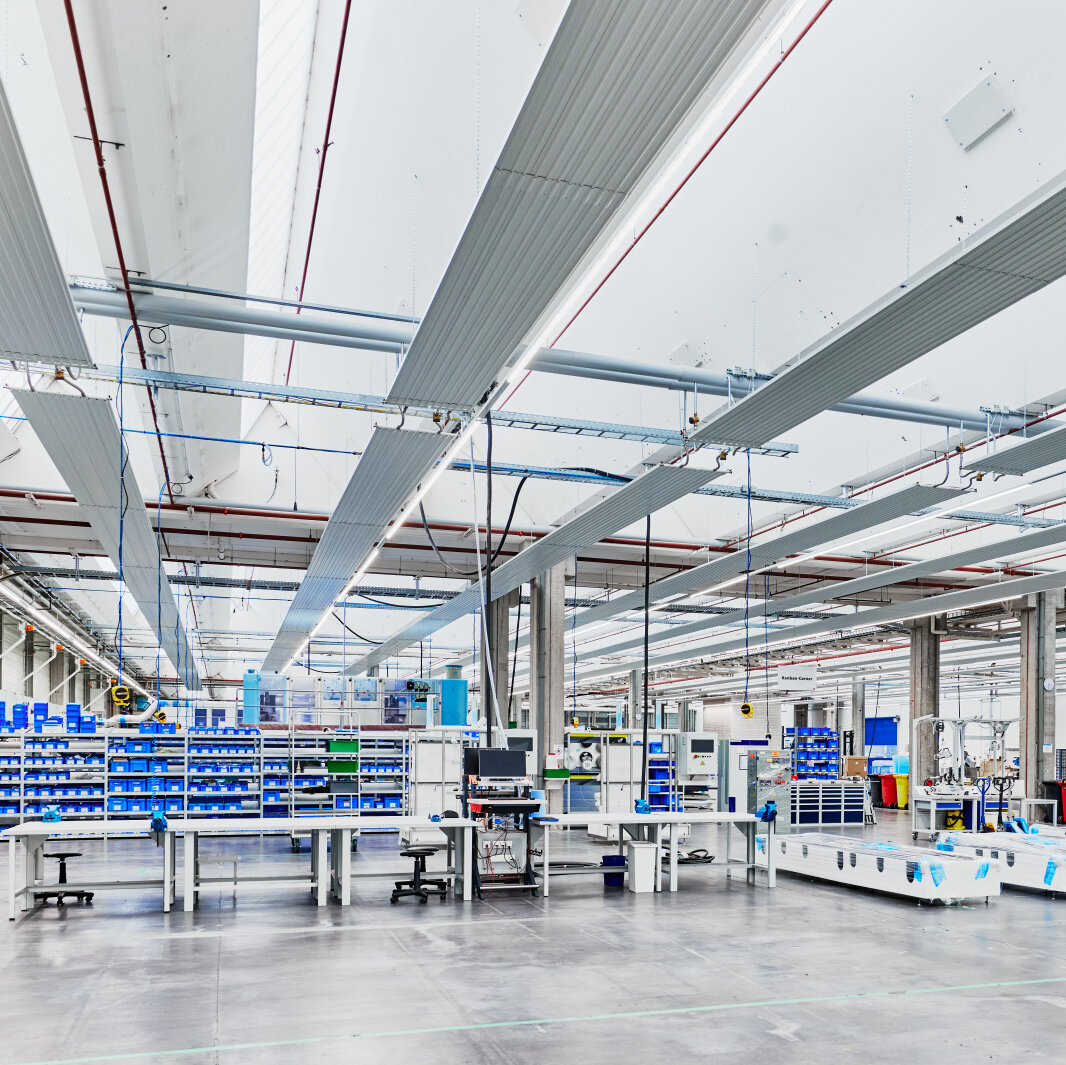

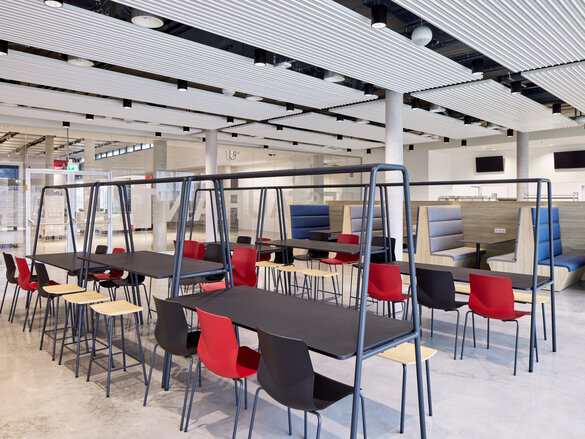

Egal ob Großraumbüro, Lagerhalle oder Sporthalle: Zehnder ZFP integriert sich harmonisch in jedes Raumdesign, ohne störende Heizkörper oder Klimaanlagen, die den Gesamteindruck beeinträchtigen.
Die perfekte Lösung für eine effiziente Temperierung und eine ansprechende Raumästhetik.
Mit der Deckenstrahlplatte Zehnder ZFP wählen Sie flexibel den Energieträger – ideal in Kombination mit einer Wärmepumpe.

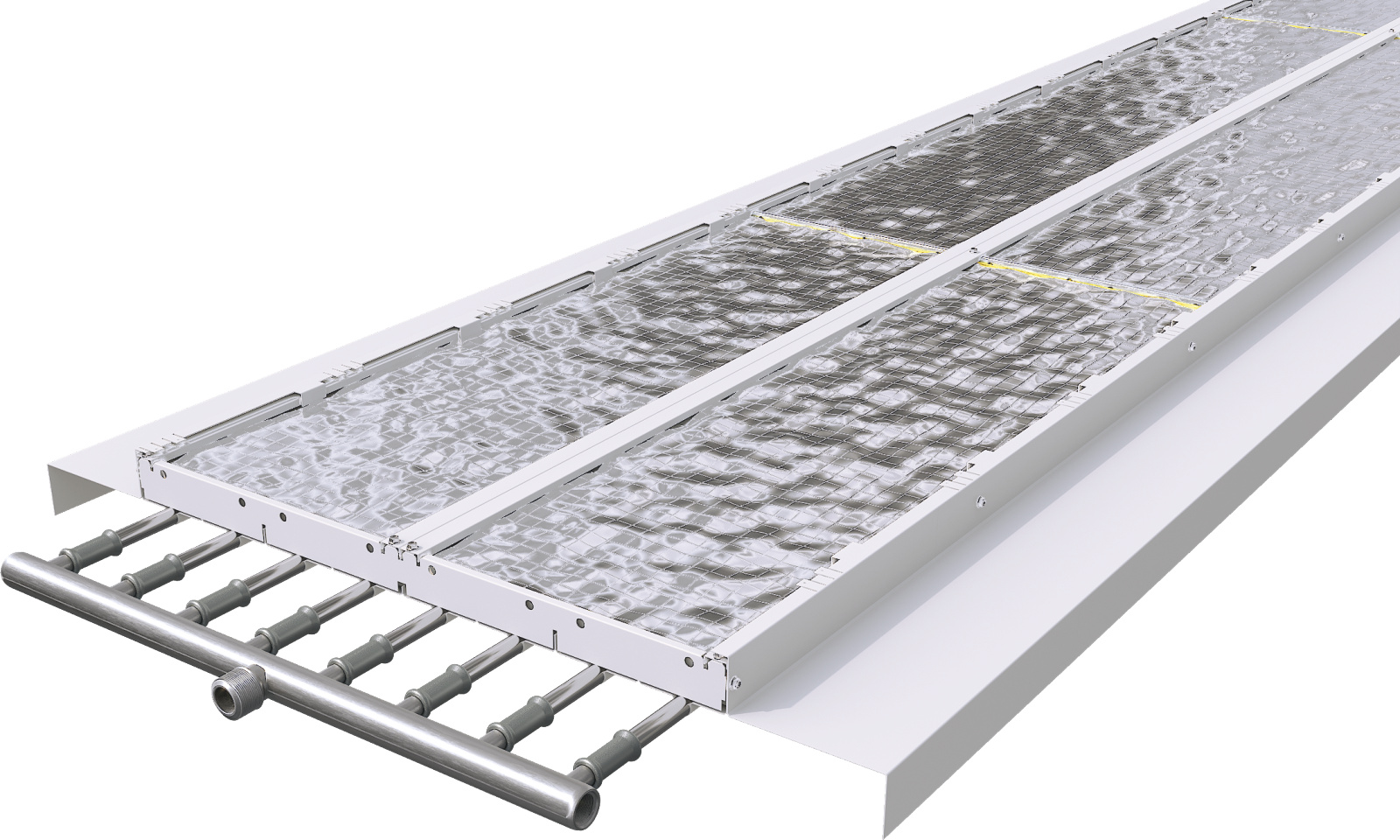

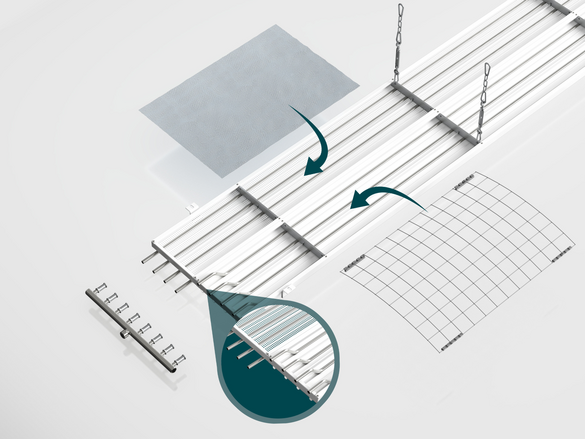

Option: ein Strahlungsschirm steigert die Energieeffizienz zusätzlich, was Betriebskosten senkt und die Umweltbilanz optimiert.
Perfekt für moderne, umweltbewusste Projekte, die Wert auf Energieeinsparung und langfristige Nachhaltigkeit legen.

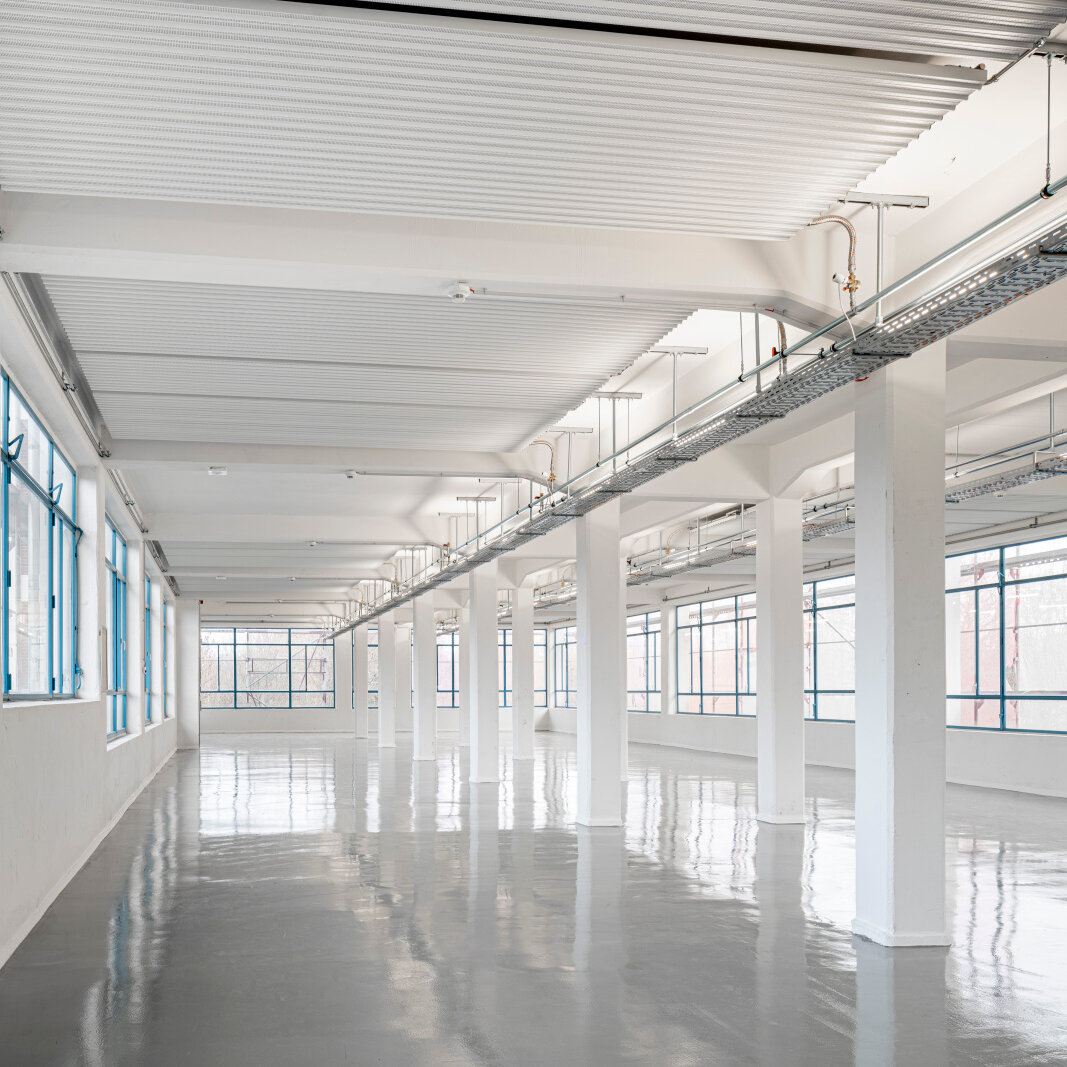

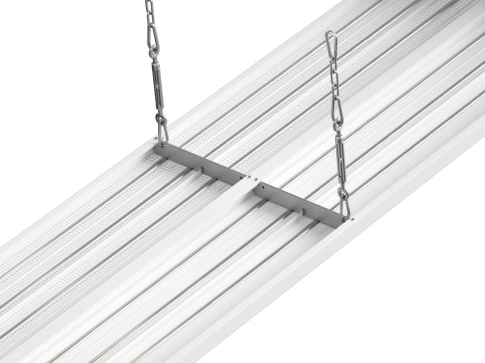

Die Deckenstrahlplatte Zehnder ZFP überzeugt durch konstante Leistung beim Heizen und zuverlässige Funktion beim Kühlen. Dank verzinkter Bauteile und werkseitig integrierter Dämmung bietet sie eine langlebige Lösung, die Zeit und Kosten spart.
Perfekt für Projekte, die auf Effizienz und Langlebigkeit setzen – Zehnder ZFP gewährleistet einen störungsfreien Betrieb und ist eine sichere Investition in die Zukunft.

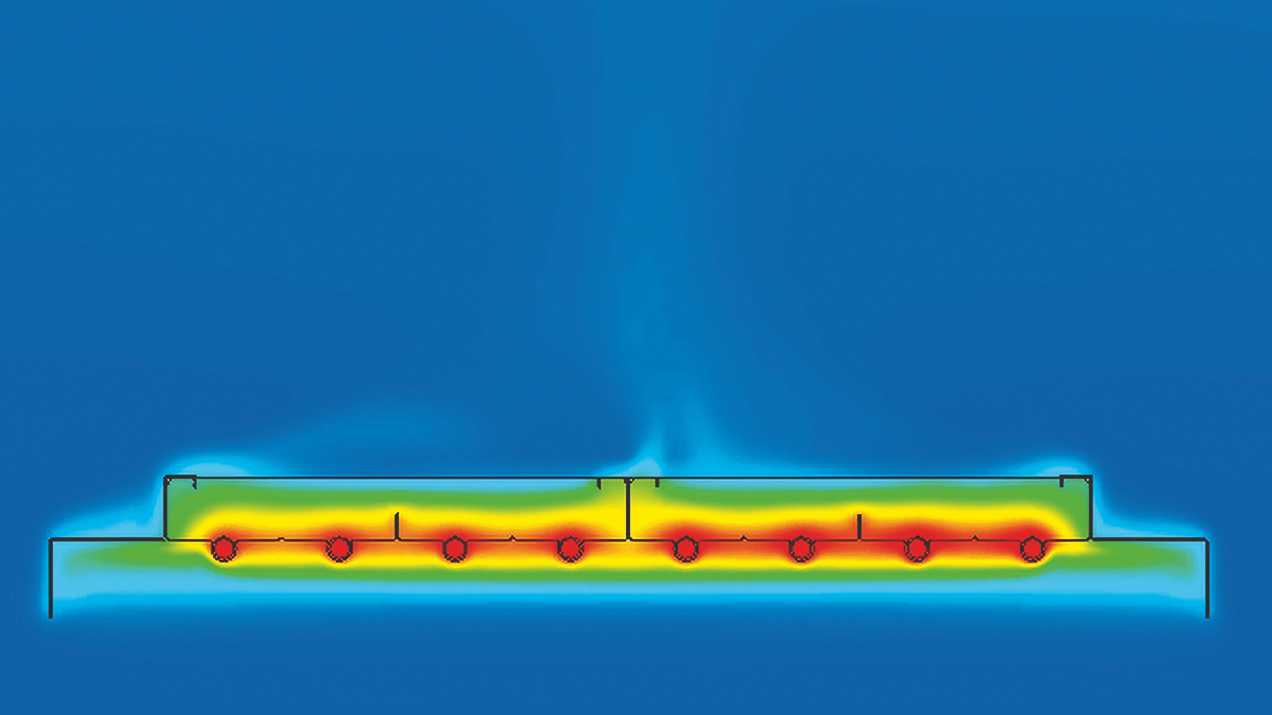

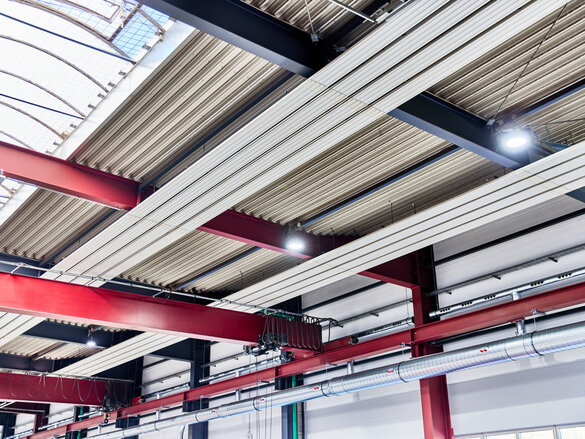

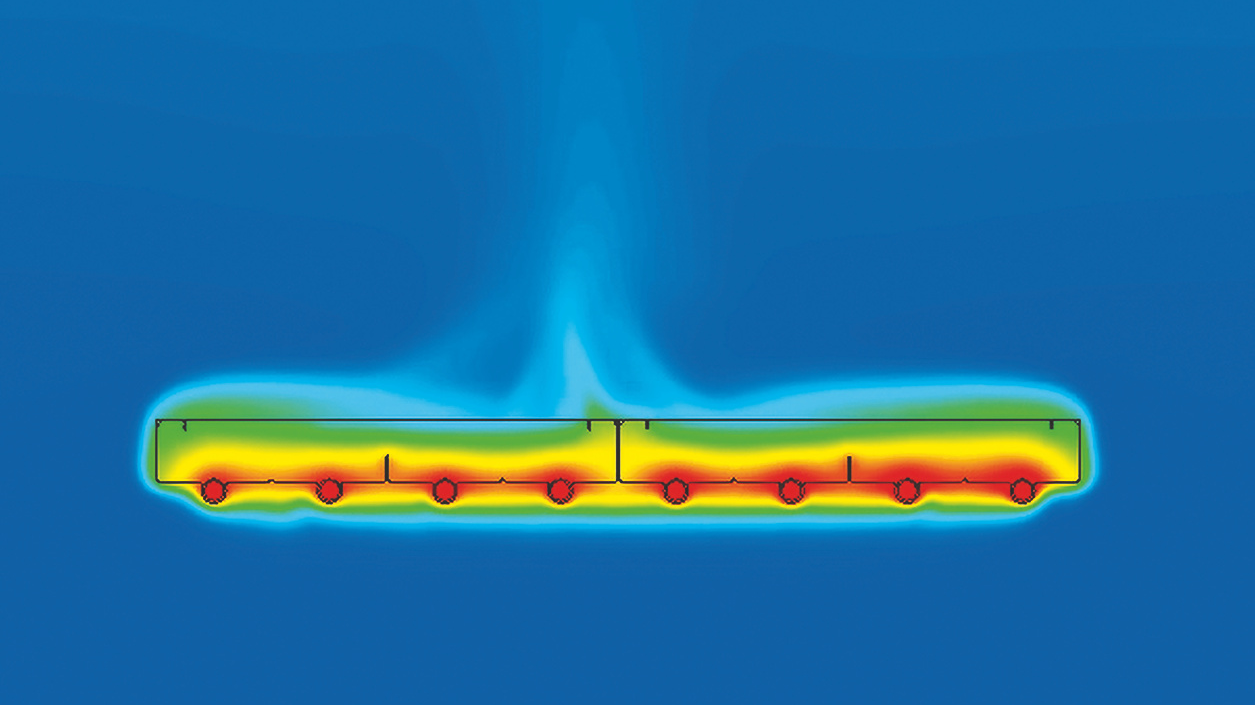

Die Simulation zeigt den Vergleich und den Anteil konvektiver Wärmeübertragung von Zehnder ZFP mit und ohne Strahlungsschirm, bei gleicher
Leistung. Dabei zeigt sich mit dem Strahlungsschirm eine erhöhte Strahlungsleistung in Verbindung mit der Reduzierung der konvektiven Leistung.
Die Gesamtleistung bleibt annähernd konstant.
Zehnder ZFP mit Strahlungsschirm
Zehnder ZFP mit Strahlungsschirm und Dämmung
Zehnder ZFP erreicht in Messungen nach DIN EN 14037 einen Strahlungsanteil von bis zu 89 % – durchgeführt und bestätigt durch ein akkreditiertes Prüflabor (HLK, Stuttgart). Prüfnummern: DC519 D12.5077; DC519 D12.5081
Die Heizlast des Raumes wird nach aktueller Norm berechnet. Liegt der Transmissionswärmeverlust des Dachs über 30 % der Gesamtheizlast, weist dies auf erhöhte Wärmeverluste hin. Ist eine bessere Dachdämmung nicht möglich, kann die obere Wärmedämmung der Deckenstrahlplatten anteilig entfernt werden, um diesen Verlust auszugleichen.
Bei einem Luftwechsel über 1 1/h – etwa durch Absauganlagen – muss die nachgeführte Luft vorgeheizt werden. Kaltlufteinfall an Toren oder Ladebereichen wird durch zusätzliche Maßnahmen wie Luftschleier oder Streifenvorhänge verhindert.
Effiziente Planung sorgt für ein energiesparendes und komfortables Raumklima.
Ziel
Vorgaben
Heizlast

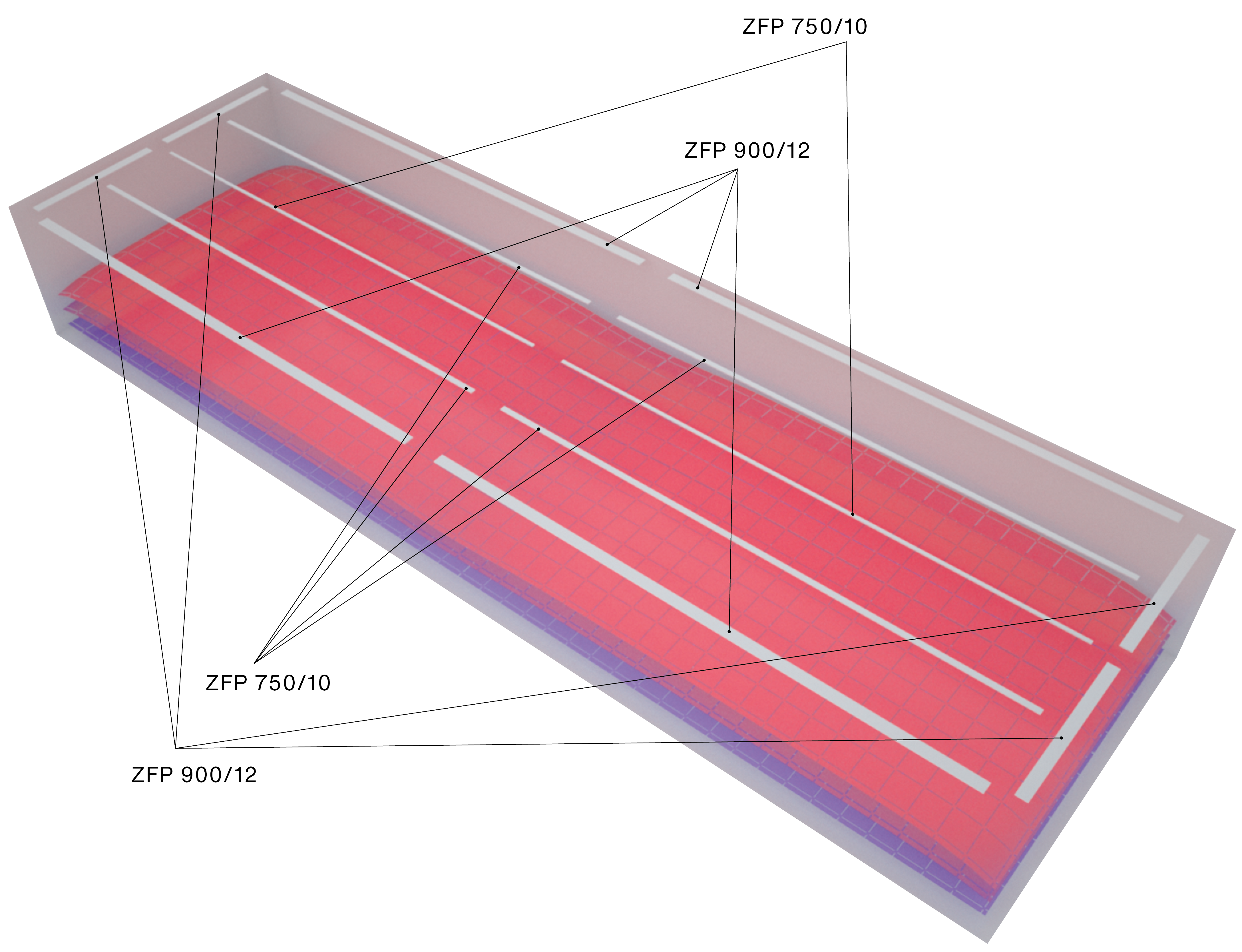

Auslegung der Deckenstrahlplatten
Anordnung

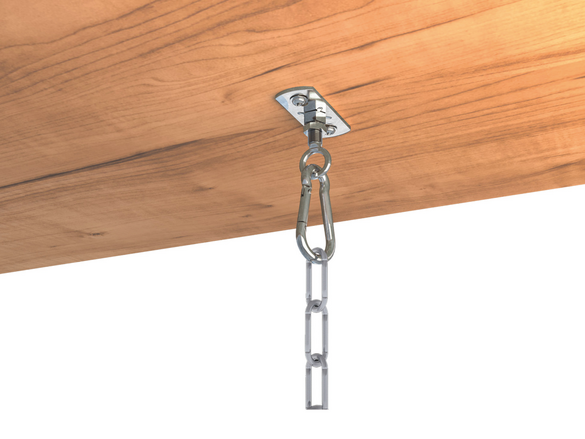

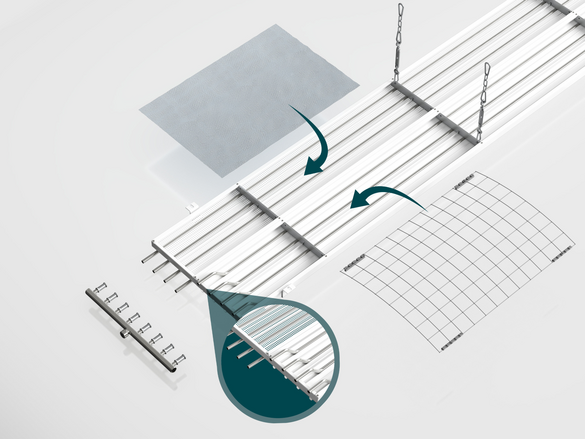

Beim Einsatz von Deckenstrahlplatten ist eine Dämmung der Oberseite empfehlenswert.
Hierfür bietet Zehnder für jede Anwendung die passende Ausführung − bereits werksseitig eingelegt. Dies spart wertvolle Zeit bei der Montage auf der Baustelle.

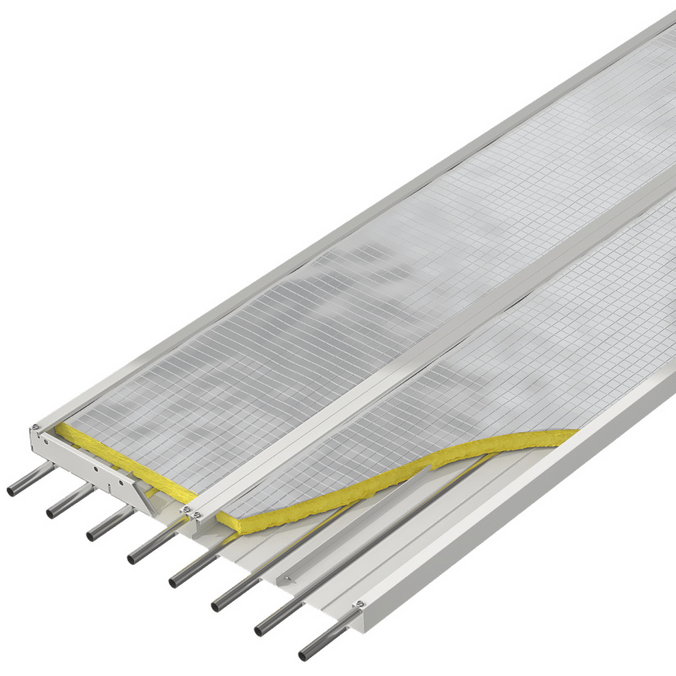

Anwendung:

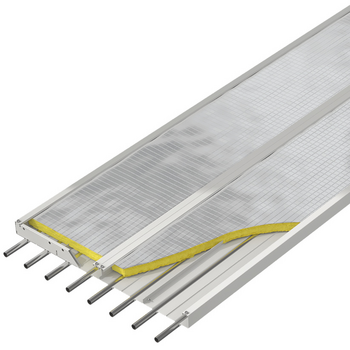

Zehnder ZFP in glatter Ausführung zum Heizen
Mineralwolle frei nach EU-Richtlinie 97/69 (Anm.Q)
einseitig mit Aluminiumgitter kaschiert
λ = 0,038 W/mK, Dicke 40 mm

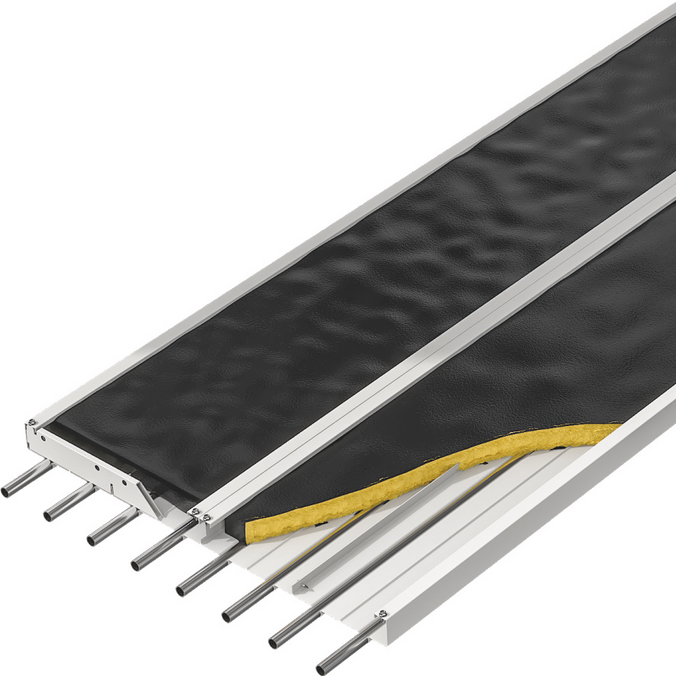

Anwendung:

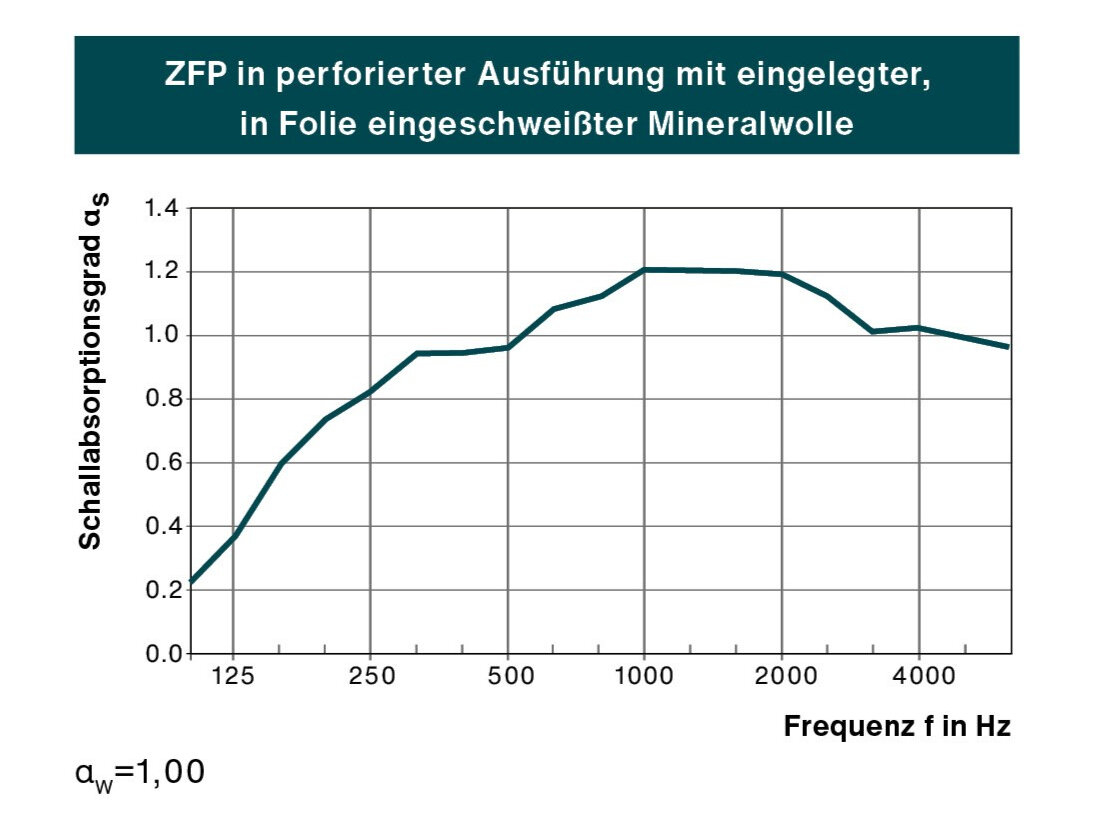

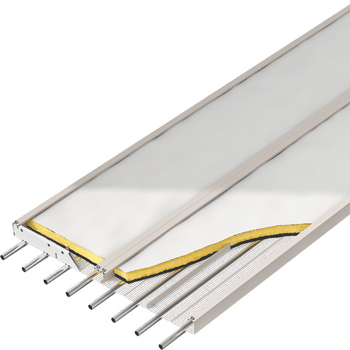

Zehnder ZFP in glatter und perforierter Ausführung zum Heizen und Kühlen
Mineralwolle frei nach EU-Richtlinie 97/69 (Anm.Q) mit schwarzem Vlies kaschiert in LDPE-Folie eingeschweißt
λ = 0,040 W/mK, Dicke 40 mm

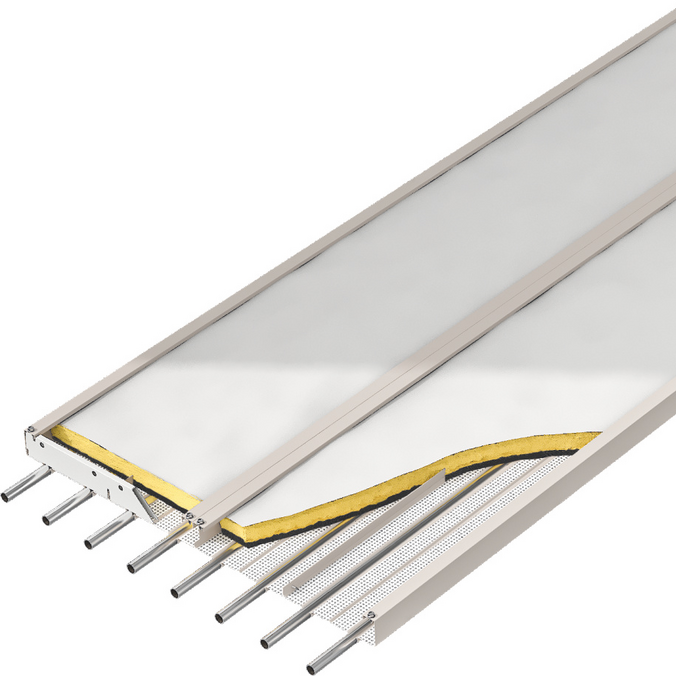

Anwendung:
Zehnder ZFP in perforierter Ausführung zum Heizen
Mineralwolle, beidseitig mit Glasvlies beschichtet (eine Seite Weiss /eine Seite Schwarz)
λ = 0,035 W/mK, Dicke 40 mm

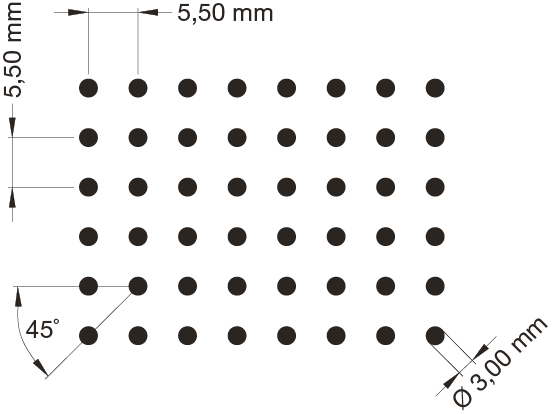

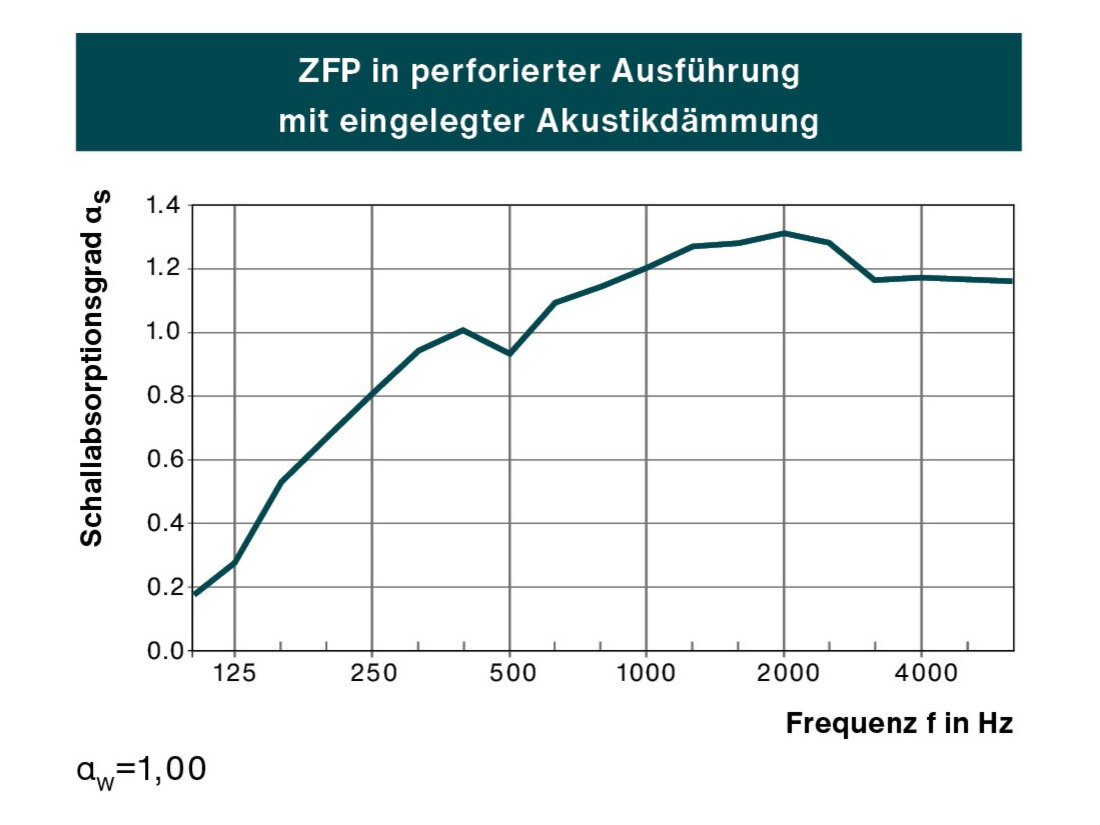

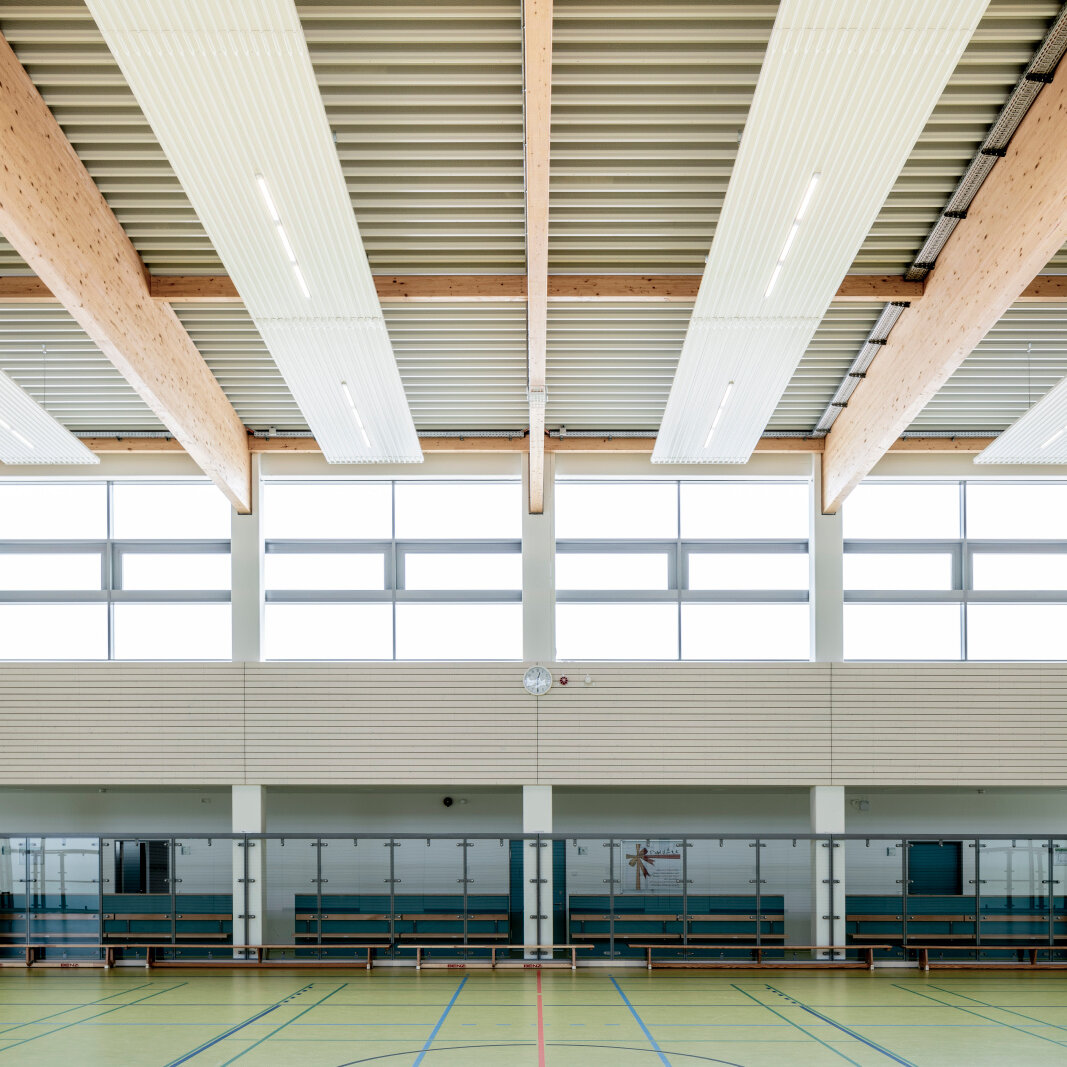

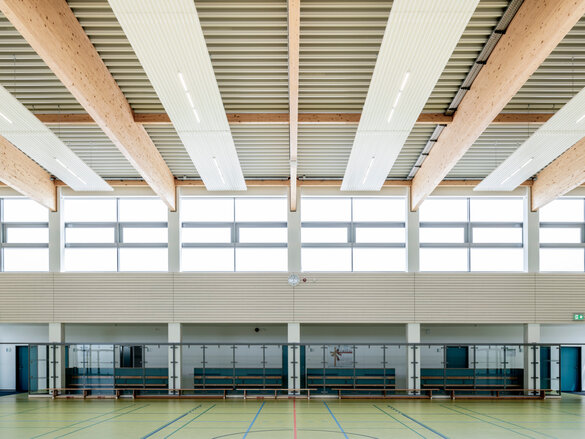

Die perforierte DeckenstrahlplatteZehnder ZFP kombiniert Heizung, Kühlung und Schallabsorption in einem System. Schallwellen dringen durch die Perforation in die integrierte Wärmedämmung ein und werden effektiv absorbiert. Das Ergebnis: deutlich reduzierte Schallpegel und kürzere Nachhallzeiten, ideal für Sport- und Veranstaltungshallen.
Zusätzlich überzeugt die perforierte Ausführung mit einer modernen, ansprechenden Optik – ein echtes Design-Highlight für Ihre Räume.
